Gambar bangunan adalah dokumen visual yang menjelaskan bentuk, ukuran, dan susunan sebuah bangunan sebelum tukang mulai bekerja. Aku Admin Dinaka, dan di artikel ini kita bahas jenis, contoh, sampai cara membacanya dengan bahasa yang gampang dicerna.

Apa Itu Gambar Bangunan dan Kenapa Penting?

Pengertian Singkat Gambar Bangunan

Gambar bangunan adalah kumpulan gambar teknis yang memuat denah, tampak, potongan, sampai detail konstruksi. Isinya menjadi bahasa bersama antara pemilik rumah, arsitek, dan pelaksana di lapangan.

Sebagian orang mengetik gambar bagunan atau gambar building di Google, padahal maksudnya sama saja. Mereka ingin melihat gambaran bangunan yang akan dibuat.

Kenapa Jangan Membangun Tanpa Gambar

Tanpa gambar, ukuran ruang, posisi pintu, dan tinggi plafon biasanya baru diputuskan saat pekerjaan berjalan. Akibatnya rawan bongkar-pasang yang menguras biaya dan waktu.

Dengan gambar yang jelas, kamu bisa menghitung kebutuhan material dan menyamakan harapan sejak awal. Kontraktor atau tukang pun punya acuan kerja yang sama, jadi risiko salah paham jauh lebih kecil.

Jenis Gambar Bangunan yang Perlu Kamu Kenal

Secara umum, gambar bangunan terbagi menjadi gambar arsitektur, gambar struktur, dan gambar utilitas. Tabel berikut merangkum jenis yang paling sering kamu temui di proyek rumah.

Jenis Gambar	Yang Ditunjukkan	Fungsi Utama
Denah	Tata ruang dan ukuran ruangan	Menentukan layout rumah
Tampak	Wajah bangunan dari luar	Menentukan tampilan fasad
Potongan	Tinggi lantai, plafon, dan atap	Memahami hubungan antar-lantai
Detail	Sambungan dan komponen tertentu	Panduan pengerjaan yang presisi
Struktur	Pondasi, kolom, balok, pelat	Menjamin kekuatan bangunan
Utilitas	Jalur listrik, air, dan drainase	Mengatur instalasi bangunan

Gambar Denah

Denah adalah gambar bangunan yang dilihat dari atas, seolah atapnya diangkat dan dinding dipotong setinggi pinggang. Dari sini terlihat tata ruang, ukuran kamar, dan letak pintu maupun jendela.

Kalau kamu butuh bayangan susunan ruang, lihat dulu denah rumah 2 lantai lengkap sebagai referensi.

Gambar Tampak

Tampak menunjukkan wajah bangunan dari depan, samping, dan belakang. Di gambar ini terlihat bentuk atap, posisi bukaan, serta material dinding yang dipakai.

Untuk referensi tampilan luar, kamu bisa mengintip desain eksterior rumah minimalis yang sedang banyak dipakai.

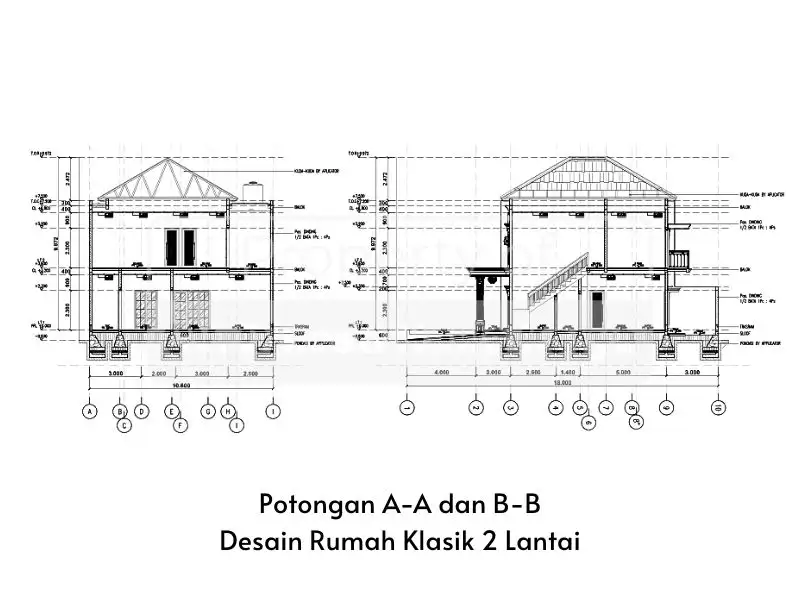

Gambar Potongan

Potongan memperlihatkan bangunan seolah dibelah secara vertikal. Dari sini terbaca tinggi lantai, tinggi plafon, dan kemiringan atap yang tidak terlihat jelas di denah.

Tanpa gambar potongan, tinggi plafon atau posisi tangga mudah meleset dari yang kamu bayangkan. Kalau ingin plafon terasa lega, angka tingginya harus terbaca jelas di gambar ini.

Gambar Detail dan Gambar Struktur

Gambar detail memperbesar bagian tertentu seperti sambungan kolom, tangga, atau kusen. Gambar struktur mengatur pondasi, sloof, kolom, balok, dan pelat lantai supaya bangunan kuat menahan beban.

Banyak orang melewatkan gambar ini karena terlihat rumit, padahal di sinilah kekuatan rumah ditentukan. Gambar detail juga mencegah tukang menebak-nebak ukuran sambungan di lapangan.

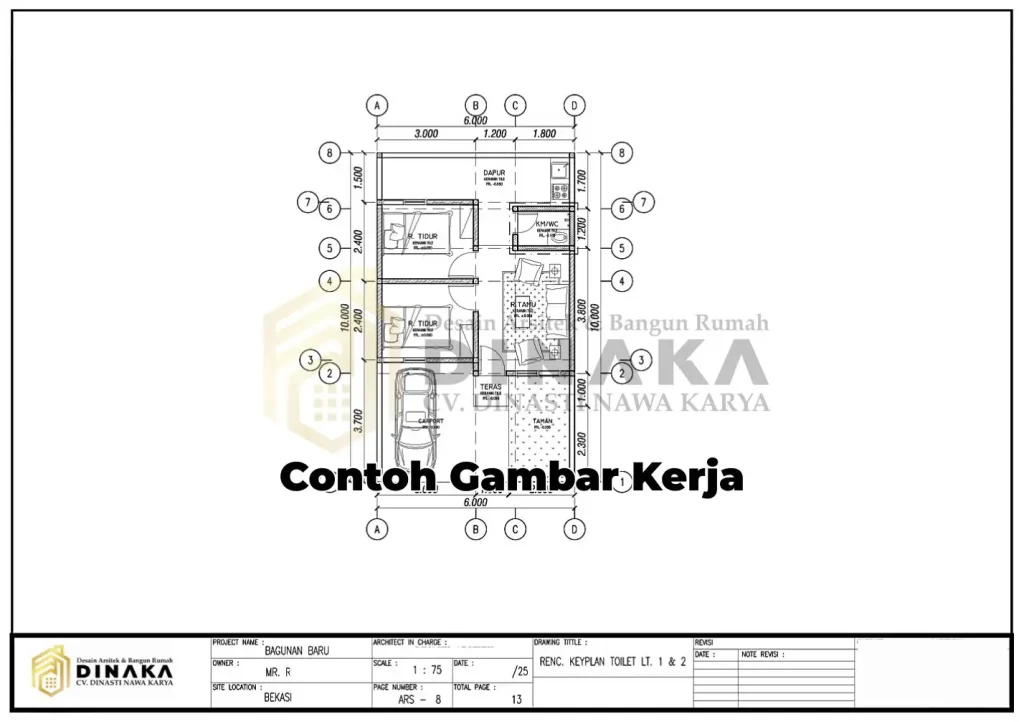

Gambar Konstruksi Bangunan Rumah: Apa Saja Isinya?

Gambar konstruksi bangunan rumah, sering disebut gambar kerja, adalah paket gambar yang dipakai langsung oleh tukang di lapangan. Isinya jauh lebih rinci dibanding gambar presentasi yang hanya untuk dilihat pemilik.

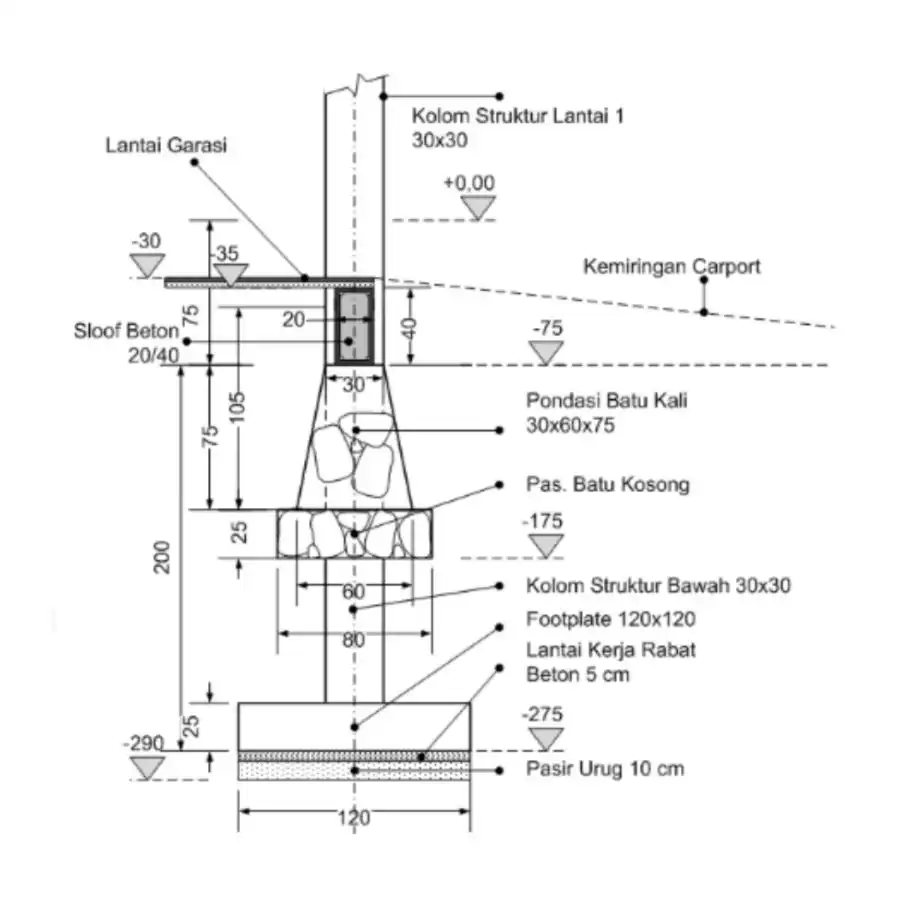

Gambar Pondasi dan Rangka

Bagian ini memuat jenis pondasi, ukuran sloof, kolom, serta balok beserta penulangannya. Semuanya disesuaikan dengan kondisi tanah dan jumlah lantai yang direncanakan.

Ukuran dan kedalaman pondasi tidak bisa disamaratakan antara satu lahan dengan lahan lain. Karena itu gambar ini sebaiknya dibuat setelah kondisi tanah di lokasi diketahui.

Gambar Atap dan Finishing

Rencana atap menunjukkan rangka, kemiringan, dan jenis penutup atap. Gambar finishing mencatat material lantai, plafon, dan dinding supaya hasil akhirnya sesuai desain.

Detail kemiringan dan sambungan atap penting untuk mencegah bocor di kemudian hari. Dari gambar finishing, kamu juga bisa menghitung kebutuhan material dengan lebih tepat.

Gambar Instalasi

Gambar ini mengatur jalur listrik, pipa air bersih, dan saluran pembuangan. Jalurnya perlu direncanakan sejak awal supaya tidak perlu membobol dinding yang sudah jadi.

Posisi titik lampu, stop kontak, dan keran idealnya sudah ditentukan di gambar, bukan saat tukang sudah memasang. Cara ini membuat hasil lebih rapi dan mengurangi pekerjaan ulang.

Contoh Gambar Bangunan Berdasarkan Jenis Rumah

Contoh gambar bangunan paling mudah dipahami kalau dibagi berdasarkan jenis rumahnya. Berikut tiga pola yang paling sering diminta.

Rumah Sederhana Satu Lantai

Rumah satu lantai biasanya punya gambar paling ringkas, yaitu satu denah, empat tampak, dan beberapa potongan. Kamu bisa melihat contohnya di gambar rumah sederhana ukuran 6×9.

Meski ringkas, gambarnya tetap perlu memuat ukuran ruang dan struktur dasar. Rumah kecil justru butuh tata ruang yang efisien supaya tidak terasa sesak.

Rumah Dua Lantai atau Bertingkat

Rumah bertingkat butuh gambar tambahan seperti denah tiap lantai dan detail tangga. Strukturnya juga lebih rumit, jadi gambar rumah tingkat perlu diperiksa lebih teliti.

Pastikan posisi tangga, void, dan kolom di lantai atas sejajar dengan lantai bawah. Kesalahan kecil di bagian ini bisa berdampak besar pada struktur dan biaya.

Rumah dengan Gaya Tertentu

Gaya minimalis, tropis, atau klasik memengaruhi bentuk atap, bukaan, dan material pada gambar tampak. Pelajari dulu macam-macam gaya arsitektur rumah di Indonesia supaya kamu punya arah yang jelas.

Gaya yang dipilih sebaiknya juga disesuaikan dengan iklim dan budget, bukan sekadar mengikuti tren. Gambar tampak yang matang akan membantu kamu menilai apakah gaya itu cocok.

Gambar Bangunan 2D dan 3D: Apa Bedanya?

Gambar 2D dipakai untuk membangun, sedangkan gambar 3D dipakai untuk membayangkan hasil akhirnya. Keduanya saling melengkapi dan sebaiknya tidak dipilih salah satu saja.

Aspek	Gambar 2D	Gambar 3D
Fungsi	Acuan kerja di lapangan	Visualisasi hasil akhir
Isi	Denah, tampak, potongan, detail	Perspektif eksterior dan interior
Cocok untuk	Pelaksanaan dan perizinan	Presentasi dan keputusan desain

Kapan Kamu Butuh Gambar 3D

Gambar 3D membantu kamu melihat rumah sebelum dibangun, jadi masukan bisa diberikan lebih awal dan revisinya lebih murah. Kamu bisa melihat contoh gambar rumah 3D untuk mendapat gambaran.

Coba minta gambar 3D untuk bagian yang sulit dibayangkan, seperti ruang tamu dengan plafon tinggi. Dengan begitu kamu bisa mengecek warna dan material sebelum dipesan.

Kenapa Gambar 2D Tetap Wajib

Gambar 3D tidak memuat ukuran dan detail konstruksi yang cukup untuk dikerjakan tukang. Karena itu, gambar 2D tetap menjadi dokumen utama di lapangan.

Cara Membaca Gambar Bangunan untuk Pemula

Kamu tidak perlu jadi arsitek untuk memahami gambar bangunan. Cukup kenali tiga hal: skala, simbol, dan urutan membaca.

Kenali Skala Gambar

Skala menunjukkan perbandingan gambar dengan ukuran asli, misalnya 1:100 berarti 1 cm di kertas sama dengan 100 cm di lapangan. Denah rumah umumnya memakai skala 1:100, sedangkan detail memakai skala lebih besar seperti 1:50 atau 1:20.

Jangan hanya mengandalkan ukuran visual di layar atau kertas, karena hasil cetak bisa berubah. Selalu cek angka dimensi yang tertulis di gambar.

Pahami Simbol dan Notasi

Gambar memakai simbol standar untuk pintu, jendela, tangga, dan titik ketinggian. Biasanya ada legenda di sudut lembar yang menjelaskan arti tiap simbol.

Simbol pintu biasanya berupa busur ayunan, sedangkan jendela berupa garis ganda di dinding. Kalau ada simbol yang tidak kamu kenal, tanyakan langsung ke penggambarnya.

Baca dari Denah ke Detail

Mulailah dari denah untuk memahami tata ruang, lalu lanjut ke tampak dan potongan. Terakhir, buka gambar detail untuk bagian yang butuh penjelasan teknis.

Gambar Bangunan untuk Izin dan Pembangunan

Untuk mengurus izin mendirikan bangunan, kamu perlu gambar teknis yang lengkap dan sesuai aturan. Dulu izin ini dikenal sebagai IMB, sekarang namanya Persetujuan Bangunan Gedung atau PBG.

Dokumen Gambar yang Biasanya Diminta

Umumnya diminta gambar arsitektur, struktur, dan utilitas, ditambah kelengkapan lain sesuai ketentuan daerah. Syarat detailnya bisa berbeda di tiap pemerintah daerah, jadi pastikan cek ke dinas setempat.

Siapkan juga data pendukung seperti bukti kepemilikan tanah dan identitas pemilik. Dokumen yang lengkap membuat proses pengajuan berjalan lebih lancar.

Kapan Perlu Gambar dari Profesional

Bangunan bertingkat, lahan miring, atau rumah dengan banyak permintaan khusus sebaiknya digambar oleh profesional. Dari pengalaman tim kami mengerjakan gambar rumah, masalah di lapangan sering berawal dari gambar yang kurang lengkap.

Kalau kamu masih bingung dengan peran arsitek, baca dulu apa itu arsitektur supaya diskusi dengan arsitek jadi lebih nyambung.

Kesalahan Umum pada Gambar Bangunan

Kesalahan pada gambar bangunan biasanya baru terasa mahal saat pekerjaan sudah berjalan. Tiga masalah berikut paling sering aku temui.

Ukuran Ruang Tidak Realistis

Ruang yang terlihat luas di denah bisa terasa sempit setelah furnitur masuk. Selalu cek lebar sirkulasi dan ukuran perabot saat meninjau gambar.

Contohnya, kamar 3×3 meter terasa pas untuk tempat tidur ukuran sedang, tetapi sesak kalau ditambah lemari besar. Simulasikan penempatan furnitur di denah sebelum gambar difinalkan.

Tidak Ada Gambar Struktur

Banyak rumah dibangun hanya dengan denah dan tampak tanpa perhitungan struktur. Padahal ukuran pondasi dan besi tulangan sebaiknya mengikuti beban dan kondisi tanah, bukan sekadar perkiraan.

Di sinilah jasa hitung struktur berperan, terutama untuk rumah bertingkat.

Gambar Tidak Sesuai Kondisi Lahan

Gambar yang dibuat tanpa data lahan sering bentrok dengan batas tanah, saluran, atau kontur. Pastikan arsitek menerima ukuran dan foto lahan yang akurat.

Kontur lahan yang miring atau saluran di sekitar rumah sering terlewat kalau gambar dibuat dari jauh. Foto dan ukuran lahan membantu menghindari hal ini.

Tips Memesan atau Membuat Gambar Bangunan

Gambar yang bagus lahir dari data awal yang lengkap. Siapkan beberapa hal berikut sebelum berkonsultasi.

Siapkan Data Lahan dan Kebutuhan

Catat ukuran lahan, arah hadap, jumlah kamar, dan perkiraan budget. Sertifikat atau denah lahan juga membantu arsitek menentukan batas bangunan.

Pilih Penyedia yang Jelas Output-nya

Tanyakan gambar apa saja yang kamu terima, mulai dari denah sampai detail dan struktur. Penyedia jasa gambar arsitektur rumah yang transparan soal paket gambarnya akan memudahkan kamu menilai.

Manfaatkan Tahap Revisi

Gunakan sketsa awal atau gambar 3D untuk memberi masukan sebelum gambar kerja dibuat. Revisi di tahap gambar jauh lebih murah daripada revisi di lapangan.

Kesimpulan

Gambar bangunan adalah fondasi proyek yang rapi, mulai dari denah, tampak, potongan, sampai gambar konstruksi yang dipakai tukang. Kalau kamu butuh bantuan menyiapkannya, cek layanan kami di bagian bawah dan konsultasikan kebutuhanmu dulu, gratis.
